ZGLJ-S2智能SPD監測系統
概述
ZGLJ-S2智能SPD監測系統是四川中光防雷科技股份有限公司自主研發、生產的技術先進的監測設備。該設備包括智能SPD雷電監測模塊和監控服務器軟件，能夠實時、準確的監測到SPD告警動作以及告警動作時間、雷擊次數、雷擊幅值，還能對SPD壽命預警，通過RS485總線將智能SPD雷電監測模塊監測到的實時數據信息傳送到監控服務器軟件。
執行標準
Q/75875187-9·7—2016
使用環境
| 項目 |
規定值 |
| 電源 |
DC: 5V±5% |
| 溫度 |
-40℃～85℃ |
| 相對濕度 |
≤95% |
| 大氣壓力 |
86kPa～106kPa |
產品配置(標準配置)
| 名稱 |
數量 |
單位 |
備注 |
| 標準配置 |
| ZGLJ-S2智能SPD監測模塊 |
1 |
個 |
|
| ZGLJ-RF1雷電流傳感器 |
1 |
個 |
|
| 監控服務器 |
1 |
臺 |
選配 |
| 監控服務器軟件 |
1 |
套 |
一個項目配一個 |
性能指標
| 項目 |
指標 |
| 幅值測量范圍 |
最大測量幅值（FS） |
100KA(8/20us) |
| 最小測量幅值 |
5%FS |
| 幅值測量誤差% |
≤10% |
| 告警時間 |
年月日時分秒毫秒 |
| SPD告警信號監測通道 |
1個 |
| 通信方式 |
RS485總線 |
| 防護等級 |
IP30 |
| 系統平均功耗W |
≤0.6 |
外形尺寸

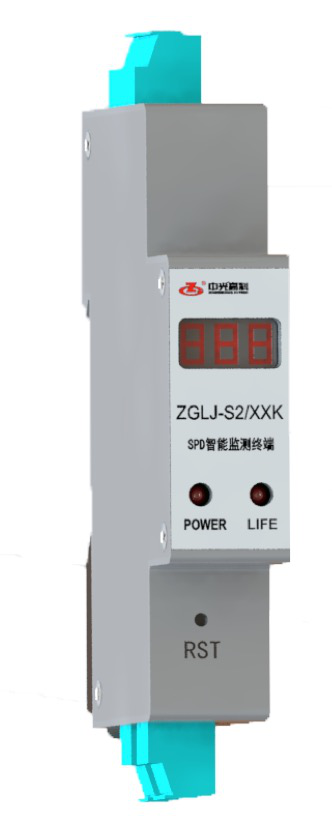

ZGLJ-S2智能SPD監測模塊的外形尺寸:
90mm×18mm×67.2mm(長×寬×高)

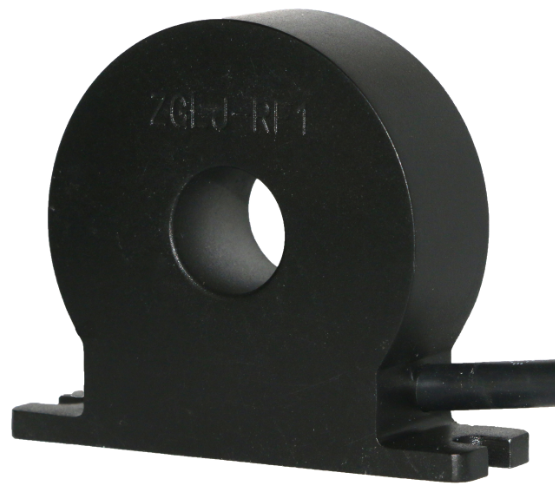

ZGLJ-GF1雷電流傳感器的外形尺寸：
內徑:Ф12mm
外徑: Ф20mm
螺釘間距：45mm
工作原理
當雷擊發生時，雷電流通過相線、PE線等進入，線上的ZGLJ-RF1雷電流傳感器，對雷電流信號進行采集，后經信號調理、模數轉換、算法處理，得到雷擊次數、雷擊幅值、壽命預警。
同時劣化告警端口對外部的SPD告警信號進行監控。處理器將采集到的所有數據信息進過編碼后最終通過RS485總線匯總數據上傳到上位機.
功能特點
1.2.3.4.5.6.4.1.?設備能夠對SPD告警的信號進行監測和采集。
設備能夠對雷電流的幅值、極性及發生時間進行監測。
設備具有LED顯示器，實時顯示最新雷擊次數、劣化告警信號。
設備具有壽命預警功能、通過LIFE指示燈指示壽命。
設備將此采集到的數據通過RS485總線傳輸到上位機。
上位機軟件能顯示雷擊次數、雷擊幅值、雷擊極性、發生時間。
上位機軟件實時顯示SPD告警信號、告警發生時間。
上位機軟件能對所有設備的設備信息、工作狀態的查詢。
上位機軟件能夠對所有設備進行遠程配置。
